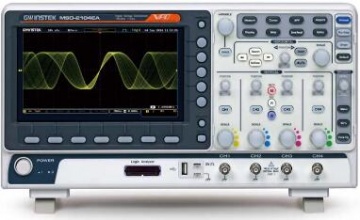

混合信號示波器MSO-2000

品 牌： 固緯
品名型號： 混合信號示波器MSO-2000
產品簡介： 70/100/200 MHz；2/4；每秒120,000次波形更新率

  • 產品詳情
  • 產品手冊
  • 相關附件
特點
?200/100/70MHz 頻寬選擇；2 或 4 通道;
?MSO-2000E 具備16 通道邏輯分析儀功能
?MSO-2000EA 具備16 通道邏輯分析儀功能與雙通道25MHz 任意波形信號產生器
?每通道1GSa/s實時取樣率(2通道機種) ;最高1GSa/s實時取樣率(4通道機種)
?標準10M最大存儲器深度及VPO波形顯示技術
?波形更新率高達 120,000 次/秒
?8 ” WVGA TFT LCD 顯示
?最高1M 點的FFT,提供更高的頻域分辨率量測
?高通及低通數字濾波器功能
?29,000分段存儲器及波形搜尋功能
?I2C/SPI/UART/CAN/LIN 串列總線觸發與譯碼功能
?資料紀錄功能可追蹤長達100小時的信號變化
?支持遠端網絡儲存功能

規格
　 MSO-2072E(A) MSO-2074E(A) MSO-2102E(A) MSO-2104E(A) MSO-2202E(A) MSO-2204E(A)
通道 2ch+Ext 4ch 2ch+Ext 4ch 2ch+Ext 4ch
頻寬 DC~70MHz DC~70MHz DC~100MHz DC~100MHz DC~200MHz DC~200MHz
(-3dB) (-3dB) (-3dB) (-3dB) (-3dB) (-3dB)
上升時間 5ns 5ns 3.5ns 3.5ns 1.75ns 1.75ns
頻寬限制 20MHz 20MHz 20MHz 20MHz 20M/100MHz 20M/100MHz
垂直系統

分辨率 8 bit
:1mV~10V/div
輸入耦合 AC, DC, GND
輸入阻抗 約 1MΩ// 16pF
精確度 ±(3%) 當 2mV/div 或更大檔位時
±(5%)當選用 1mV/div 檔位時
極性 正向 與 反向
最大輸入 300Vrms, CAT I
電壓
偏移范圍 1mV/div ~ 20mV/div : ±0.5V
50mV/div ~ 200mV/div : ±5V
500mV/div ~ 2V/div : ±25V
5V~10V/div : ±250V
波形  +, -, ×, ÷, FFT, FFTrms ,使用者定義的表達公式.
信號處理
　 FFT:1Mpts
FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris.
觸發系統
來源 CH1* ,CH2*, CH3, CH4, Line, EXT*
*2 通道機型
觸發模式 Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single Sequence
觸發類型 Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate,tme out, Event-Delay(1~65535 events), Time-Delay(Duration,4nS~10S), Bus
觸發 4ns~10s
延遲時間
耦合選項 AC,DC,LF rej. ,HF rej. ,Noise rej.
觸發靈敏度 1div
外部觸發
范圍 ±15V
靈敏度 DC ~ 100MHz Approx. 100mV
100MHz ~ 200MHz Approx. 150mV
輸入阻抗 1MΩ±3%~16pF
水平系統
范圍 1ns/div ~ 100s/div (1-2-5 increments)
ROLL: 100ms/div ~ 100s/div
前置觸發 最大 10 div
后置觸發 最大 2,000,000 div
精確度 在任何 ≥ 1 ms 間格中為±50 ppm
實時取樣率 最大:1GSa/s (4通道型號)
每通道 1GSa/s (2通道型號)
存儲器深度  最大 10Mpts
擷取模式 一般 ,平均 ,峰值檢測 ,單次
峰值檢測 2ns (typical)
平均模式 可選 2 to 256
X-Y 模式
X-軸輸入 通道 1; 通道 3*
*只提供于4通道機型
Y-Axis Input 通道 2; 通道 4*
　 *只提供于4通道機型
相位移 100kHz 時 ±3°
游標與量測系統
游標 　Amplitude, Time, Gating available;Unit:Seconds(s),Hz(1/s) ,Phase(degree) ,Ration(%)
自動量測 36 種: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase ,Cursors measurement
控制面板功能
自動計數 6 位計數器,范圍由 2Hz 至額訂頻寬
自動設定 單一按鍵自動設定所有通道的垂直及水平觸發系統 ,提供undo Autoset 以回復到自動設定前的狀況
儲存設定 20 組
儲存波形 24 組
顯示系統
顯示器 8" TFT LCD WVGA 彩色顯示
顯示分辨率 800 水平像素 × 480 垂直像素 (WVGA)
差補點方式 Sin(x)/x
波形 點, 矢量, 可調累積 (16ms~4s),無限累積
顯示方式
波形更新率 最高每秒 120,000 波形
顯示格線 8 x 10 格
顯示模式 YT ;XY
界面
USB Port USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1
乙太網絡 RJ-45 connector, 10/100Mbps with HP Auto-MDIX
(LAN) Port
Go-NoGo BNC 最大 5V/10mA TTL 開集極輸出
Kensington 背面安全插槽連接至標準Kensington-style lock.
安全鎖
邏輯分析儀規格
取樣率 每通道 1GSa/s
存儲器深度   每通道10M pts (max)
輸入通道 16 Digital (D15 - D0)
觸發類型 Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
臨界值分組 D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
臨界值選擇 TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
使用者定義的臨界值范圍 ±5V
最大輸入電壓 ±40 V
最小驅動電壓 ±250 mV
垂直分辨率 1 bit
 任意波形產生器規格 (只提供于MSO-2000EA )
通道數  2
取樣率 200 Msa/s
垂直分辨率 14 bits
最高頻率 25 MHz
標準波形 Sine, Square, Pulse, Ramp, DC, Noise
內建的任意波形 Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
輸出范圍 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
輸出分辨率 1mV
輸出準確度 2% (1 kHz)
 偏移范圍 ±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率 1mV
正弦波
頻率范圍 100mHz to 25MHz
平坦度 ±0.5 dB( relative to 1kHz)
諧波失真 -40 dBc
總諧波失真 1%
信號/噪聲比 40 dB
方波/脈波
頻率范圍 100mHz to 15MHz
上升/下降時間 <15ns
過沖 <3%
占空比 Square:50%;Pulse:0.4%~99.6%
　 30 ns
最小脈波寬度
抖動 500 ps
斜波
頻率范圍 100mHz~1MHz
線性度 1%
對稱性 0 to 100%
其他功能
多國語言 Available
操作環境 Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C.
在線說明 Available
時鐘 Time and Date ,Provide the Date/Time for saved data
尺寸與重量
尺寸 384mmX208mmX127.3mm
重量 3 kg


選購配件
GTL-16E , 16 通道邏輯探棒
